有柱子的異形車間，軌道走向是被既有結構約束出來的，不是從工位圖上畫出來的。可行的做法按順序只有三步：先量柱距與柱頂凈空，再在貼柱繞、跨柱穿、分段接三種走法里選定其一，最后用分區把不規則空間切成幾個規則段。

判斷依據是三個數：柱距、凈空、跨度。順序不能顛倒——先定跨度再回頭躲柱子，是最容易返工的做法。

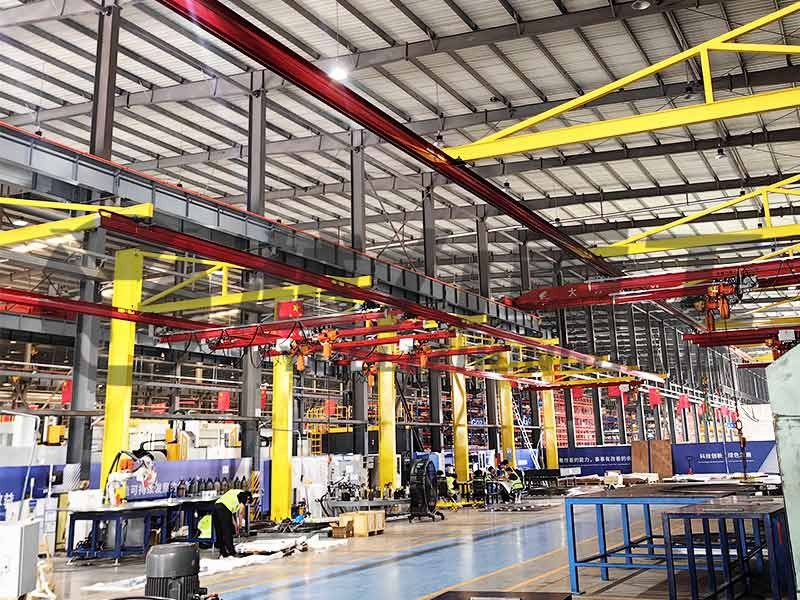

一、異形車間里，"按工位畫線"這個思路要換

規則車間里，工位排列方式基本決定了軌道走向：一字排列配直線軌道，L形排列配轉角，島式排列配環形。這套對應關系在標準廠房里一直管用。

異形車間多了一個前置約束：柱子。柱子的位置是既定的，不能挪。軌道走向必須先服從柱子，再考慮工位。

打個比方：規則車間里你在畫一條線路，異形車間里你在找一條縫。前者是設計問題，后者是求解問題。

繞柱方案的實質，是把三條線同時解出來：

• 中心線——軌道在平面上的走向，受柱位和柱距約束

• 標高線——軌道在豎向的位置，受柱身附掛物和屋面的雙重約束

• 懸掛點線——承載點落在哪里，受屋面結構或?qū)ｉT支撐梁的約束

三條線里任意一條定不下來，方案就落不了地。只畫中心線不看標高，是異形車間返工的常見來源。

判斷一個車間算不算異形，看兩件事：柱距是否一致、柱子是否成排。柱距一致、成排排列的，仍可按規則車間處理；柱距不一致，或柱子中間夾著設備基礎、管井、地坑的，就需要走下面這套方法。

二、動手前先量三類尺寸

柱距和柱截面，量到什么精度？

柱距直接決定兩柱之間能留出多大的通行寬度。工業廠房的柱距常見在6米、7.5米、9米這幾檔，但異形車間經常出現一側6米、另一側9米的混排，中間還夾著加柱。

量柱距之外還要量柱截面。方柱400mm×400mm和500mm×500mm，繞行時留給軌道的凈寬差100mm。這個差值看著小，但在凈寬本就緊張的位置，100mm決定了軌道是貼著柱邊走，還是只能抬高走。

量柱距要沿軌道可能經過的每一條軸線分別量，不要只量一條軸線就套用全車間。

柱子身上掛了什么？

這一項比柱子本身更容易漏。柱身常見附掛物包括：

• 消防噴淋主管與支管

• 電纜橋架與母線槽

• 照明線槽

• 壓縮空氣管道

• 原有行車軌道牛腿

柱子占500mm，柱邊掛出去的管道和橋架可能占800mm。實際可用通行凈寬要按"柱面加附掛物外緣"計算，不是按柱面計算。

有一個容易忽略的細節：附掛物的標高往往不一致。同一根柱子上，噴淋管在低處、橋架在高處，繞行路徑的標高就得按最低的那個附掛物來定。

柱頂?shù)轿菝娴膬艨者€剩多少？

這個尺寸決定"從柱子上方跨過去"這條路走不走得通。

要核算的是一整條高度鏈：屋面結構下緣 → 吊架 → 軌道 → 行走小車 → 葫蘆本體 → 吊鉤最高位。整條鏈加起來才是系統的占用高度。

常見的一種誤判是只量了軌道本身的高度，忘了葫蘆本體和吊架。等設備運到現場，才發現柱頂?shù)轿菝娴挠嗔坎粔颉?/span>

三、柱子擋路時，軌道只有三種走法

貼柱繞：從柱子側面繞過去

前提是軌道標高低于柱身附掛物的底緣，且柱邊到軌道外緣留得出運行與檢修間隙。

這種做法采用得較多，因?yàn)椴桓臉?biāo)高、不動結構。局限是柱子密集區會讓軌道變成一串小折線，轉彎數量上升，手推操作變重。

跨柱穿：從柱子上方跨過去

前提是柱頂?shù)轿菝娴膬艨兆銐蛉菁{整條高度鏈。做法是把軌道標高抬到柱頂之上。

適用場景是柱身掛滿管道、側面已經沒有通行余量的位置。代價是標高抬上去之后起升高度被壓縮，需要重新核算吊鉤能到達的最低點——如果最低點滿足不了工藝要求，這條路就不成立。

分段接：在柱子處分段，各自成體系

這種做法把柱子當成天然的分界線：柱子左側一套系統，右側另一套，兩邊不跨越。

適用兩種情況：一是柱子兩側的凈空標高不一致；二是柱子兩側本來屬于不同功能區，不需要互通。

它還有一個隱含價值：方案可以分批實施——先做產量大的那一側，另一側后續再接，投資節奏更可控。

三種走法的對照

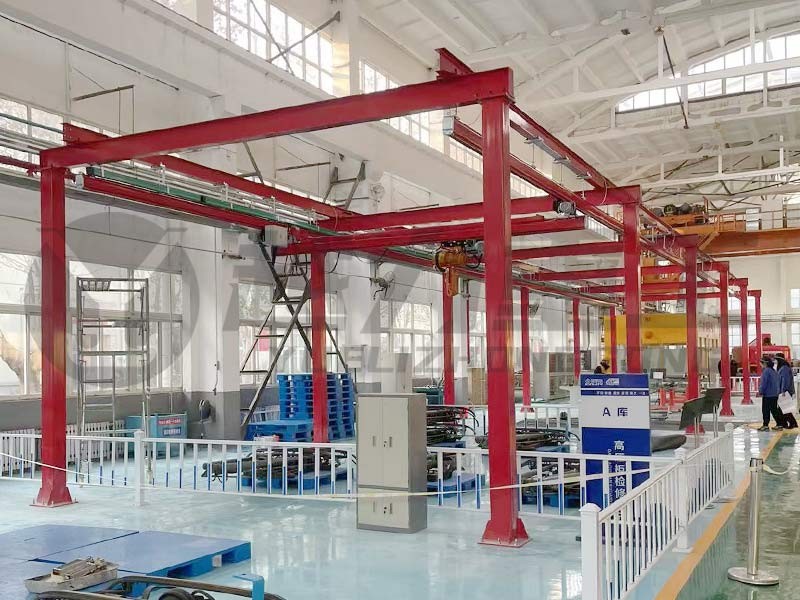

四、軌道能不能直接固定在柱子上？

要看柱的性質和承載核算，這不是安裝現場能定的事。

• 鋼結構柱：不建議在柱翼緣上現場打孔或隨意焊接，這會削弱柱截面。常見做法是在設計階段預留連接件，或在柱上預先焊接節點板，由原結構設計單位核算。

• 混凝土柱：采用化學錨栓固定需要做拉拔與承載力核算，柱內鋼筋位置也需探測避讓。

• 水平承載能力：KBK運行時會同時產生豎向荷載和水平力——小車啟動、制動、轉彎時都有。柱子原本按豎向受力設計，加裝軌道之后是復合受力狀態，需要一并核算。

那"貼著柱子走"有沒有這個問題？

沒有。貼柱繞只是利用柱子旁邊的空間，懸掛點仍然落在屋面結構或?qū)ｉT設置的支撐梁上，柱身不參與承載。

這兩者最需要分清的一點是：用柱子的位置，和用柱子的力氣，是兩回事。

以越力重工為例，現場勘測環節會把柱身附掛與結構條件一起記錄，出方案圖時把每個懸掛點的落位明確標出，避免安裝階段才發現某個點掛不住。

什么時候需要請?jiān)Y(jié)構設計單位復核？

出現以下任一種情況，建議在方案定稿前完成復核：

• 懸掛點要落在柱身或原有結構梁上

• 單點荷載明顯高于該處原有構件的設計余量

• 屋面為輕鋼結構或年久失修的老廠房

• 需在原有構件上焊接、開孔、植筋

復核不通過的，回到第一種走法，把懸掛點全部落在新增的支撐梁上，用獨立體系繞開原結構。這一步走回頭路，比安裝到一半停下來便宜得多。

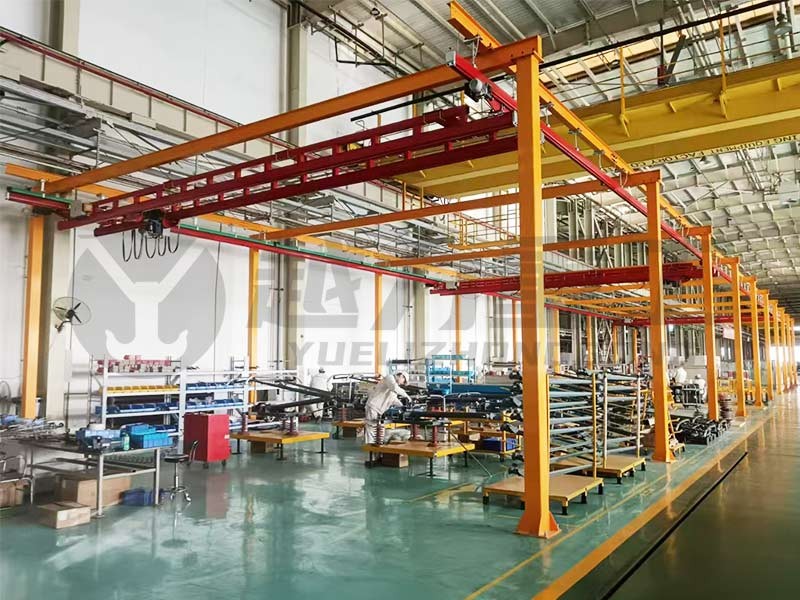

五、車間是不規則的，分區是個好辦法

面對不規則空間，比"畫一條大環線"更穩的做法是分區。

分區的邊界優先選在柱子連線上。柱子本身就是結構分界，沿著柱子把車間切開，比在空地上切更自然，也更容易在圖紙上說清楚。

分區之后能拿到幾項確定的好處：

• 每個區內部變規則（矩形、L形），選型參數可以單獨定

• 各區的起重量、跨度、軌道形式允許不一樣

• 區與區之間用道岔或轉接段銜接，銜接點數量可控

• 后續擴展時只改一個區，不影響其他區

分區的判斷標準是：一個區內部的搬運需求是閉環的。如果某個工位的物料必須跨區流轉，就把那個工位單獨拎出來，在銜接段上處理。

分區的另一個好處是出圖清晰。以越力重工的做法為例，異形車間方案通常按區分別出圖，每個區標注自己的起重量、跨度與懸掛點編號，安裝隊按區推進，某一區調整不影響其他區的進度。這種拆法在改造項目里尤其適用——可以按生產排程分批停線、分批施工。

分區做幾塊比較合適？

一般控制在2到3塊。分得過多，銜接段的道岔數量上升，反而增加成本與故障點。分區的收益來自"每塊變規則"，不是來自"分得多"。

六、繞行要付出的代價，要提前算進方案

繞行不是免費的，它至少帶來5項成本：

• 路徑長度增加：一個90度轉彎，按轉彎半徑1.5米計算，弧長約2.4米，兩端還要各留過渡直線段

• 轉彎數量增加：轉彎越多，小車通過阻力越大，手推越費勁

• 道岔數量增加：多一條分叉就多一組道岔，同時多一個需要日常檢查的部件

• 懸掛點增加：路徑變長，懸掛點數量隨之上升，常規間距1.5米到2米一個

• 標高沖突概率上升：路徑拉長之后，與管道、橋架的交叉機會變多

評審方案時有一個問題值得反復問：這個彎能不能不拐？如果兩個工位之間的物料流轉頻率很低，用人工轉運替代繞行軌道，往往比多拐兩個彎更劃算。

把轉彎數量單列成一張核對表，是越力重工在異形車間方案評審中的常規動作：每一個轉彎都標注它服務哪幾個工位、流轉頻率多高、有沒有替代路徑。標不出理由的彎，在評審階段就會去掉。

七、三個數字記住繞柱方案的判斷順序

這三個數字是柱距、凈空、跨度。

• 先看柱距：決定柱子之間留不留得出通行凈寬，也就是能不能"貼柱繞"

• 再看凈空：柱頂?shù)轿菝娴挠嗔繅虿粔蛉菹抡麠l高度鏈，也就是能不能"跨柱穿"

• 后定跨度：前兩項都不滿足時，用分區把空間切小，再用小跨度方案逐塊解決

順序不能顛倒。先定跨度再倒推柱子，是最容易返工的做法。

柔性KBK跨度上限10米、剛性KBK跨度上限14米、鋁合金KBK跨度上限9米——這些是選型時的可用區間，但用哪個區間由柱距和凈空決定，不由載荷決定。

越力重工在非標項目上的常規流程是：現場勘測記錄柱網與附掛條件 → 出軌道走向方案圖 → 標注懸掛點落位與分區邊界 → 安裝。軌道采用國標Q235B結構鋼，拋丸達到Sa2.5級，冷軋、噴塑與烤漆工序在自有6萬平方米工廠內完成。全國36處服務網點覆蓋27省，軌道框架提供5年質保，核心技術團隊自2003年起深耕起重領域。

這類工廠與網點布局在非標項目上的意義很直接：柱網條件與生產能力需要反復對齊，現場能出方案、工廠能改圖紙，返工次數會少很多。
