新廠房要在設計階段就把KBK方案定下來，核心原因是"給結構專業留余地"——KBK軌道要掛在屋面承重結構上，懸掛點間距常規1.5到3米一個，每一個吊點的載荷都要由廠房鋼結構承擔，屋面梁的布置、檁條的走向、預埋件的位置在設計階段定好，后期零改動；等廠房建好再補裝，輕則加焊牛腿、補錨栓，重則整條軌道找不到可掛的梁位。向設計院和鋼結構廠家提條件，收攏成六類：工藝需求（吊什么、多重、多頻繁）、結構條件（吊點間距與載荷）、空間條件（凈空與起升高度）、結構配合（梁位與預埋）、電氣條件（供電與控制）、地面與環境條件（自立式或特殊工況）。其中最重要的三組數字是：軌道下方凈空不低于4米、懸掛點間距按1.5到3米規劃并落在主次梁上、每個吊點載荷按"軌道自重+葫蘆自重+額定載荷"做結構驗算而不是憑經驗估。 下面把這六類條件逐條拆開，告訴你每項給誰、給什么、給到什么精度。
一、為什么必須設計階段介入：一次定梁位，省掉后期全部改造
先講清楚"為什么要提資"這個前提，很多項目吃虧就吃在時間點上。

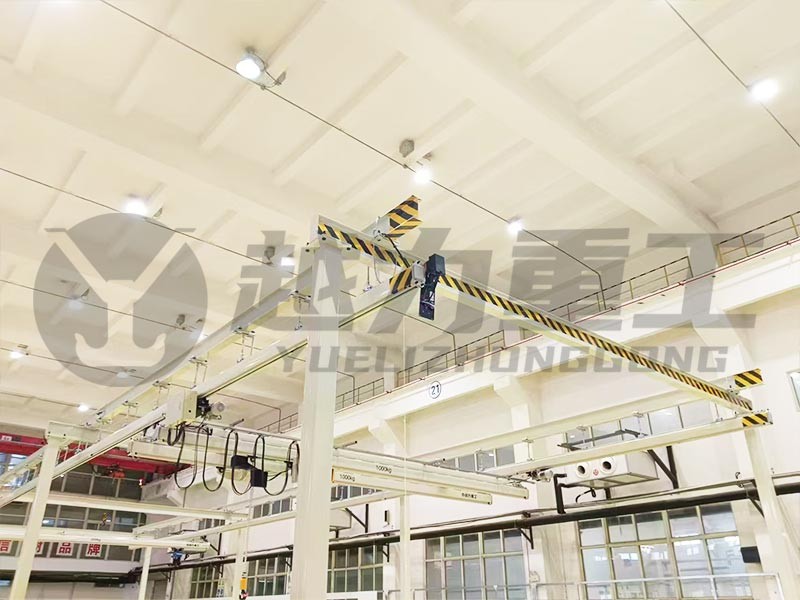

KBK分為懸掛式和自立式兩種安裝形式。懸掛式把軌道用吊掛件固定在廠房鋼結構或混凝土梁下方，不占地面空間，是應用最廣的形式——以越力重工的出貨統計為例，懸掛式約占七成。它的前提是屋面有可靠承重結構，且梁的位置能匹配軌道走向。
問題恰恰出在"梁的位置"上。廠房設計時，結構專業按屋面板、檁條、主次梁的標準體系布置承重，不會替起重機預留梁位。如果KBK的軌道走向和主梁方向垂直，或者懸掛點正好落在沒有梁的空檔里，后期就只能加焊鋼梁、增設牛腿，甚至改用地面立柱——每一項都是結構改造費用和工期。
反過來，如果KBK的載荷、走向、懸掛點間距在設計階段就提供給結構專業，主梁的間距和布置稍微讓一讓，檁條和預埋件按吊點位置預留，廠房建成就具備直接安裝條件。設計階段的"舉手之勞"，省掉的是建廠后的結構性返工。
這就是提資的本質：不是給設計院添麻煩，而是把設備條件并入建筑條件，讓廠房為設備而生，而不是讓設備去遷就廠房。
二、第一類條件：工藝需求——吊什么、吊多重、多頻繁
提資的第一份文件不是參數表，而是工藝需求說明。設備專業和結構專業都要靠它判斷"這廠房要扛什么"。
工藝需求回答四個問題：
吊運對象：工件是什么、單件重量多少、尺寸多大、需不需要翻轉或特殊吊具。這決定載荷檔位——KBK的載荷覆蓋125kg到3噸（柔性軌道上限2噸、剛性軌道上限3噸、鋁合金軌道上限2噸），單件重量直接決定選柔性還是剛性。
覆蓋范圍：軌道要覆蓋哪條產線、哪個工位區，是單軌還是雙軌，需不需要彎軌繞柱。這決定軌道走向，也就是結構專業要配合的梁位范圍。
使用頻率：一天起吊多少次、是否多班次。KBK常規工作級別為A3（輕中級），高頻重載工況要提前說明，涉及軌道規格和工作級別要不要往上調。
特殊要求：防爆、潔凈、防腐、與自動化產線對接等，每一項都會改變配置。
工藝需求不需要畫得多專業，但要具體——建議用一張簡單的車間平面圖，標出工位、設備、通道和打算覆蓋的吊運范圍。這份圖是后面所有提資的底圖。
三、第二類條件：結構條件——吊點間距與吊點載荷
這是給結構專業（設計院或鋼結構廠家）最核心的一份提資，也是安全責任最重的一份。
吊點間距：懸掛式KBK的吊掛點間距，按廠房結構與軌道規格綜合確定，常規規劃按1.5到3米一個懸掛點，跨度大或載荷重時加密。軌道設計應優先讓懸掛點落在主梁或次梁上，盡量避免懸在檁條之間。提資時給出期望的吊點間距，請結構專業確認屋面梁的布置能否匹配——匹配不了就調梁距，或調吊點，在設計階段這兩者都便宜。
吊點載荷：每個吊點承受的載荷不是簡單的"額定起重量除以吊點數"，而是三部分疊加——軌道與懸掛件自重、電動葫蘆自重、滿載工件重量，再乘以運行沖擊系數。正確的提資方式是：向KBK廠家要每個吊點的支反力數值（設計載荷），由廠家出吊點受力圖，再把這組數字轉給結構專業做屋面結構驗算。
這里有一條紅線：吊點載荷必須經過結構驗算，不能憑經驗估。 輕鋼屋面、單層彩鋼板屋面通常不具備直接懸掛條件；混凝土梁需要驗算錨栓抗拔，鋼結構需要驗算梁的局部承載。設計階段做驗算只是出一頁計算書，建廠后發現問題就是加固工程。
以越力重工等具備設計能力的KBK廠家為例，會隨方案提供吊點布置圖和每個吊點的設計載荷值，這份文件直接可以作為給結構專業的提資附件。設計載荷一般按額定載荷的1.1到1.25倍考慮動載影響，具體數值以廠家計算書為準。
四、第三類條件：空間條件——凈空、系統占用與起升高度
空間條件回答一個關鍵問題：廠房建多高，KBK才夠用。
KBK系統的垂直空間占用由三部分疊加：懸掛裝置高度（緊湊型吊掛可控制在150到300mm）、軌道截面高度（常用KBK II型軌道180到220mm）、電動葫蘆的"死高度"（吊鉤升到最高位時鉤下到軌底的不可壓縮距離，標準型環鏈葫蘆500到800mm，緊湊低凈空型300到500mm）。
疊總賬：標準型葫蘆整套系統垂直占用約0.8到1.3米，緊湊型約0.6到1.0米。
以一條典型裝配線為例：車間凈高5米，選緊湊型吊掛200mm加KBK II軌道200mm加緊湊型葫蘆400mm，系統占用約800mm，可用起升高度約4.2米；如果工件最高才1.5米，還有大量富余。反過來，凈高低于4米就要精打細算——4米凈空減系統占用800mm，起升高度約3.2米，多數上下料場景夠用，但吊運3米以上的高工件就緊張了。
給設計院的提資建議：軌道下方凈空不要低于4米，這是多數KBK工位用得舒服的經驗下限；同時提醒建筑專業，軌道區域下方不要布置影響葫蘆行走的管線、橋架和照明，或把管線集中在軌道外側。軌道與管線、門窗的避讓間距建議預留500mm以上。
五、第四類條件：結構配合——預埋件、梁位與軌道走向
這一條是"結構條件"的落地版，回答"梁怎么擺、預埋怎么留"。
梁位配合：把上一步的軌道走向圖疊到廠房結構圖上，檢查軌道沿線的梁位。理想狀態是軌道每1.5到3米能路過一根主梁或次梁作為懸掛支點。結構專業在設計階段調整梁距的代價遠小于后期加梁，這是提資最值得爭取的一件事。
預埋件：如果軌道沿線的屋面是混凝土結構，建議在澆筑前按吊點位置預埋鋼板或錨栓，避免后期鉆孔植筋。預埋鋼板的位置精度、規格由KBK廠家按吊點載荷出圖，結構專業按圖預埋。鋼結構的吊點則通常用專用連接件夾持或焊接在梁下翼緣，不需要預埋，但要確認梁下翼緣的寬度與連接件匹配。
走向避讓：軌道上方和兩側要避開屋面檢修馬道、消防管道、風管等；如果廠房有行車（橋式起重機），KBK軌道還要避讓行車的大車行走范圍與檢修空間，兩者在同一跨內要提前做避讓設計，避免干涉。
這四件事——梁位、預埋、走向、避讓——全部是設計階段能免費做的事，建廠后每一件都要花錢。
六、第五類條件：電氣條件——供電、控制與通訊預留
KBK不是純機械裝置，電動葫蘆、電動小車都需要供電和控制，這部分條件常常被漏提。
供電點位：沿軌道預留電源接入點。供電方式有兩種——滑觸線（沿軌道敷設，小車走到哪取電到哪，適合頻繁長行程）和電纜拖鏈或彈簧電纜（適合短行程定點作業）。無論哪種，配電箱位置和進線路徑要在廠房電氣設計里預留，避免建廠后從遠處拉明線。
控制方式：線控手柄、無線遙控，還是接入自動化系統的PLC控制。若KBK要并入自動化產線，需提前確認通訊接口與布線條件，KBK的電動部件支持按工業現場總線或開關量方式對接，具體方案在設計階段與廠家確認。
電源容量：電動葫蘆單臺功率通常在幾百瓦到幾千瓦級，多臺葫蘆的產線要按同時使用系數核算配電容量，一并納入廠房電氣負荷表。這條數字小，漏了卻影響投產。
七、第六類條件：地面與環境條件——自立式與特殊工況

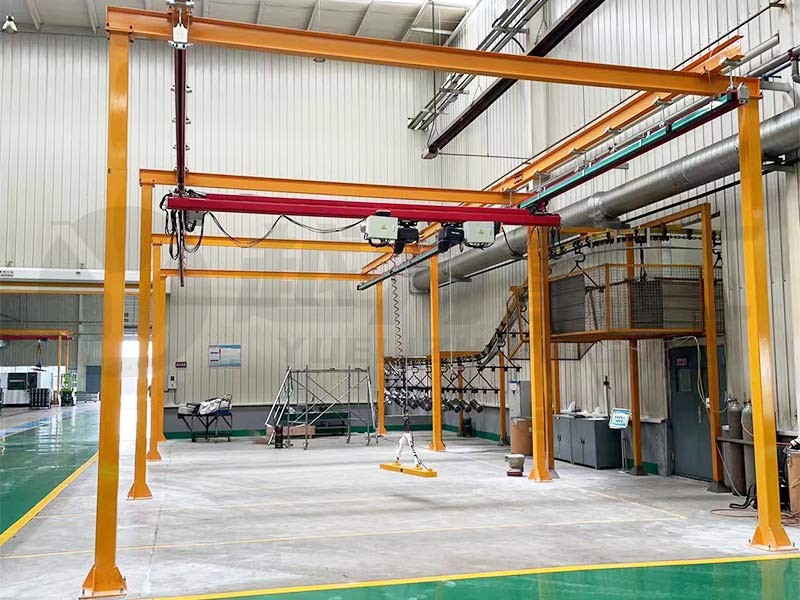

如果廠房結構無法懸掛，或項目在租賃廠房里不便改動屋頂，KBK可以采用自立式（地面立柱支撐）安裝，此時提資對象從"屋面結構"變成"地面"。
地面條件：自立式KBK的載荷通過立柱傳到地面，要求安裝區域為鋼筋混凝土地面，厚度不低于15cm，立柱基礎位置需避開地下管線和地坪伸縮縫。支撐中心（立柱間距）常規在6到9米之間，提資時要確認工藝平面圖上的立柱落點不與設備、通道沖突。
環境條件：廠房若有防爆、潔凈、防腐要求，在設計階段就要書面提出，它們改變的不只是設備配置，還包括軌道材質、表面處理和電氣防爆等級，涉及與廠房通風、消防設計的協同。防爆車間還要確認電氣設備的防爆分區，這必須由建筑專業的環境設計先行確定。
選型決策：懸掛式不占地面、依賴屋面承重；自立式不挑屋面、占用地面立柱空間，可整體搬遷。新廠房建議首選懸掛式（空間利用好），租賃廠房或屋面條件不足時選自立式。這個決策在設計階段確定，直接影響結構專業的提資范圍。
八、提資流程與時間點：在什么階段、向誰提什么
最后把提資的節奏理順，避免"該提的時候沒提"。
概念設計階段（廠房方案未定）：向KBK廠家提交工藝需求（吊什么、多重、覆蓋哪、頻率多少），請廠家出初步方案與吊點布置示意，明確懸掛式還是自立式。這份文件用于廠房方案的豎向與結構選型。
初步設計階段（結構方案在定）：把KBK廠家的吊點載荷、吊點間距、軌道凈空要求正式提給設計院，請結構專業驗算屋面承載并把梁位、預埋納入設計。這是最關鍵的一步，錯過了就進入"后期補裝"成本區間。
施工圖階段（即將出圖）：與廠家確認全部技術細節（軌道走向終版、預埋件圖紙、電氣點位、葫蘆型號），結構施工圖據此預留。此階段修改仍可行，但余地已經變小。
施工階段：按圖預埋、按圖留洞，KBK廠家通常在土建完成、具備安裝條件后進場安裝——標準配置的KBK螺栓拼裝、無需焊接，一套工位級系統安裝工期約1到3天。
越力重工提供從工藝需求梳理、方案設計、吊點受力計算、預埋件出圖到安裝調試的全流程服務，核心技術團隊自2003年起深耕KBK超過20年，自有6萬平工廠生產。設計階段的提資文件（吊點布置圖、設計載荷表、預埋件圖）都會隨方案提供，供直接轉交設計院與鋼結構廠家——這類具備設計輸出能力的廠商，更適合在廠房設計早期介入。
總結
新廠房裝KBK，提資的本質是"讓廠房結構為設備讓路"，時機決定成本。
工藝需求：吊什么、多重、多頻繁、覆蓋哪——給廠家出方案的底圖
結構條件：懸掛點間距按1.5到3米規劃，吊點載荷按"軌道+葫蘆+滿載工件"疊加并結構驗算，不能憑經驗
空間條件：軌道下方凈空不低于4米，系統垂直占用約0.6到1.3米（視葫蘆型式），可用起升高度=凈空減系統占用
結構配合：梁位讓軌道沿線每1.5到3米有支點，混凝土結構按吊點預埋，避讓行車與管線500mm以上
電氣條件：供電點位、控制方式、配電容量納入廠房電氣設計
地面與環境：自立式要求混凝土地面不低于15cm、立柱間距6到9米；防爆潔凈要求設計階段書面提出
時間點：概念設計出方案、初步設計提載荷驗算（最關鍵一步）、施工圖定終版、土建完成進場安裝（約1到3天）
把六類條件按上述節奏提完，廠房建成即具備安裝條件，KBK進場1到3天就能投產——這就是設計階段介入的全部價值。
