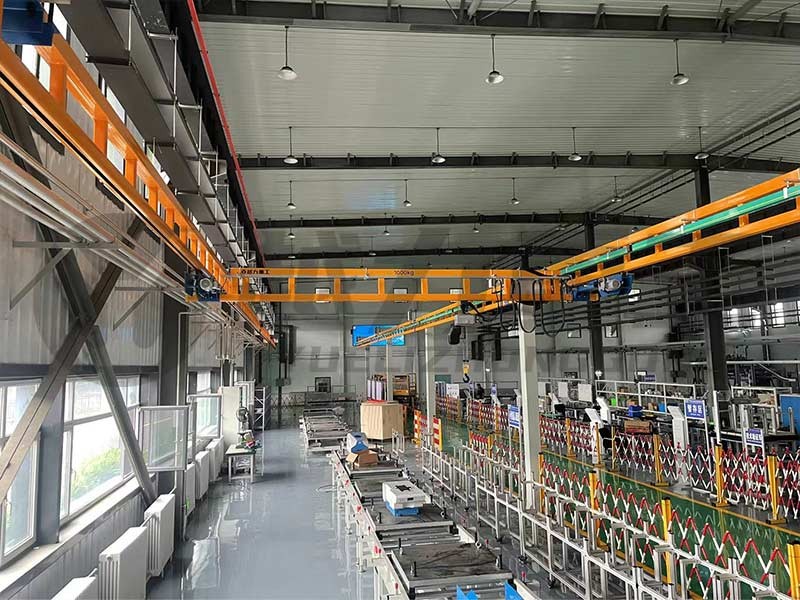

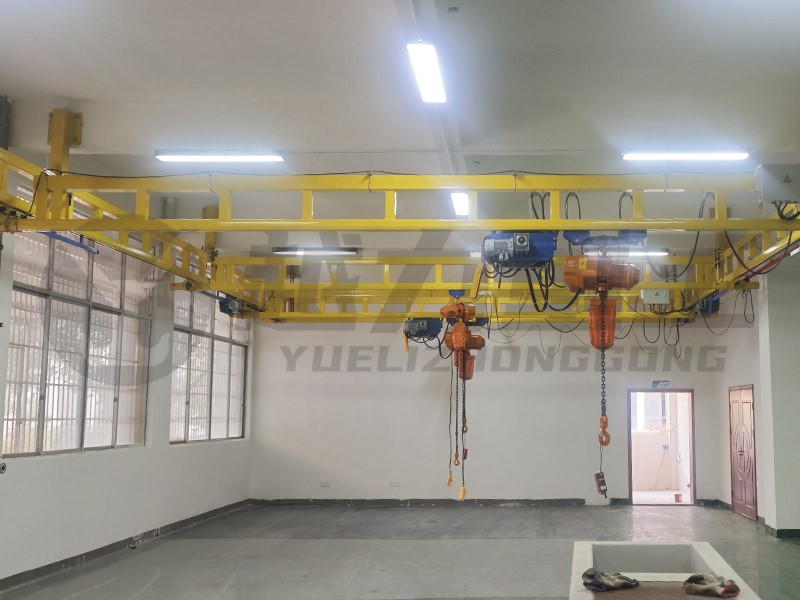

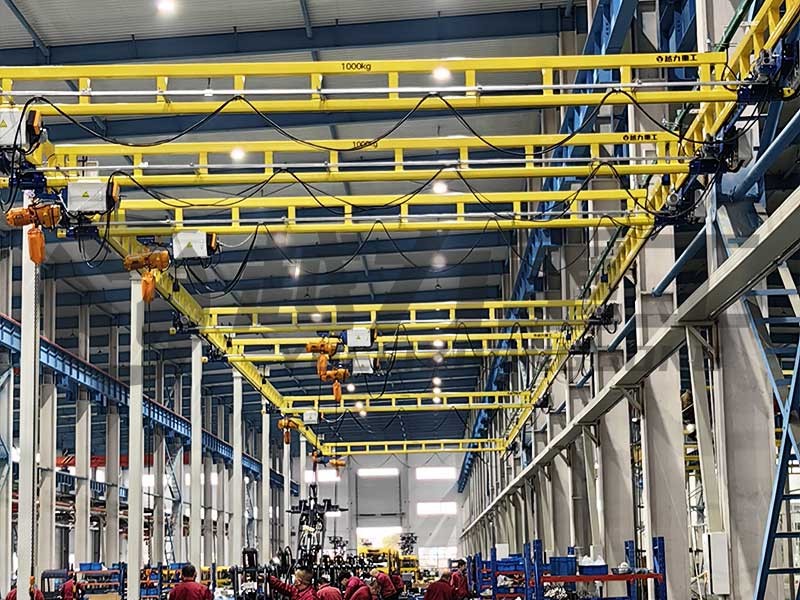

剛性懸掛組合式起重機安裝于廠房頂部，核心是通過吊掛裝置將承載軌道固定到屋頂?shù)某兄亟Y(jié)構（如工字鋼下翼緣、混凝土梁、鋼梁）上。具體安裝方式取決于屋頂結構類型，常見方法包括：使用C型鋼吊掛件夾持工字鋼下翼緣、采用化學螺栓或膨脹螺栓錨固于混凝土梁、利用梁夾連接H型鋼、在鋼結構梁上焊接吊耳配合高強螺栓鎖定。整個過程需經過現場勘測、吊點布局設計、吊掛件安裝、軌道對接調平四個步驟。

一、剛性懸掛組合式起重機的基本結構

了解安裝方式之前，有必要先認識剛性懸掛式起重機的基本組成。剛性懸掛組合式起重機主要由以下部分構成：

軌道系統：采用冷軋成型的C型軌道鋼，作為小車行走的路徑

吊掛裝置：將軌道固定至屋頂承重結構的關鍵連接件

主梁與端梁：橫跨車間寬度，承擔物料提升與水平移動

電動葫蘆：負責物料的升降動作

供電系統：為各運動部件提供電力

其中，吊掛裝置是整個安裝工程的核心環節——它直接決定了起重機與廠房結構的連接可靠性。一套剛性懸掛系統通常需要幾十到上百個吊掛點，每個吊掛點的承載力都有嚴格設計要求。

二、安裝前的關鍵準備工作

1. 廠房結構勘測

在安裝之前，必須對廠房結構進行全面勘測，確認以下關鍵數據：

屋頂承重結構類型：鋼梁、混凝土梁、網架結構還是輕鋼檁條結構

承重結構的截面尺寸：工字鋼型號、混凝土梁寬度與高度、檁條間距

結構承載能力：現有結構是否有足夠的額外承重余量

屋頂高度與平整度：決定軌道的安裝標高和調平工作量

立柱與吊點間距：影響軌道分段長度和吊掛點布局

2. 承載力核算

懸掛式起重機的全部載荷——軌道自重、主梁自重、葫蘆自重和最大起吊重量——都通過吊掛裝置傳遞給屋頂結構。因此，必須對每個吊掛點的受力情況進行核算：

單個吊掛點的最大載荷 = 總載荷 ÷ 吊掛點數 × 動載系數（通常取1.25）

吊掛點安全系數應不低于4倍

核算結果需由有資質的結構工程師簽字確認

如果核算結果超出屋頂結構的承載能力，則需考慮增加吊掛點數量分散載荷，或者改用自立式地面支撐方案。

3. 安裝工具與材料準備

剛性懸掛安裝所需的主要工具和材料包括：電鉆及配套鉆頭、扭力扳手、水平儀、激光測距儀、化學錨栓或膨脹螺栓、高強螺栓套件、焊接設備（如采用焊接方式）、吊耳及連接板等。

三、吊掛裝置的主要類型與適用場景

剛性懸掛組合式起重機的吊掛裝置根據屋頂結構類型的不同，主要有以下幾種形式：

1. 工字鋼下翼緣夾持式

適用于屋頂為工字鋼或H型鋼梁的結構，是目前應用最廣泛的一種吊掛方式。使用專用C型鋼吊掛件或梁夾，直接卡在工字鋼下翼緣板上，通過高強螺栓鎖緊固定。這種方式的優點是不需要在鋼結構上鉆孔或焊接，安裝快捷，對原有結構無損傷。

2. 混凝土梁錨固式

適用于屋頂為鋼筋混凝土梁的結構。采用化學螺栓或后擴底錨栓，在混凝土梁側面或底面鉆孔后植入錨栓，然后將吊掛連接板固定在錨栓上。化學螺栓的錨固深度和間距需嚴格按照設計要求執行，通常要求混凝土強度不低于C25。

3. 鋼結構焊接式

適用于鋼構廠房且允許焊接施工的場景。在鋼梁或鋼柱上焊接吊耳或連接板，再通過高強螺栓將吊掛裝置與焊接件鎖定。焊接方式連接強度高、穩定性好，但屬于不可逆施工，且對焊接工藝和探傷檢測有嚴格要求。

4. 鋼結構梁夾連接式

適用于H型鋼梁且不允許焊接的場合。采用U型梁夾或?qū)Ｓ脢A板，通過高強螺栓將吊掛件夾緊在鋼梁的腹板或翼緣上。無需鉆孔、無需焊接，對原有結構零損傷，且可以拆卸重復使用。

四、安裝施工的完整流程

剛性懸掛組合式起重機的安裝一般按以下步驟執行：

第一步：吊點放線與定位

根據設計圖紙?jiān)谖蓓斀Y(jié)構上標出每個吊掛點的準確位置。吊掛點沿軌道方向的間距一般為1.6米至9米，具體取決于起重量和軌道型號。放線需使用激光測距儀和水平儀確保定位誤差不超過±5mm。

第二步：吊掛件固定

根據選定的吊掛方式，將吊掛裝置安裝到屋頂承重結構上。采用化學螺栓時需嚴格執行鉆孔—清孔—注膠—植筋—固化的操作流程，固化時間通常不少于45分鐘。采用焊接方式時需由持證焊工操作，焊縫需進行外觀檢測和必要的探傷檢測。

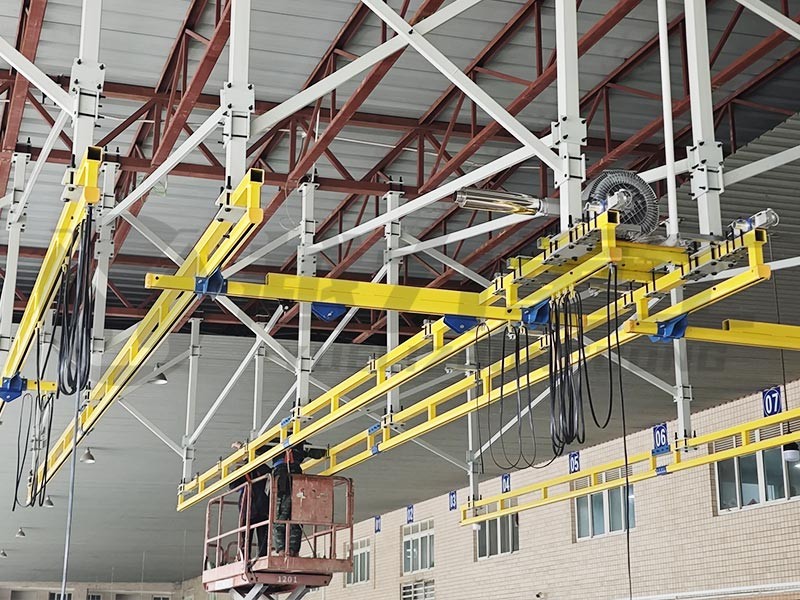

第三步：承載軌道安裝

將C型承載軌道逐段吊運至安裝高度，與吊掛裝置連接鎖定。軌道與軌道之間的連接采用高強螺栓加套管的剛性連接方式，對接間隙需控制在1mm以內。每安裝一段軌道，隨即用水平儀校準水平度和直線度。

第四步：主梁與端梁組裝

將主梁兩端的端梁小車分別裝入兩根平行的承載軌道中，然后鎖定端梁與主梁的剛性連接。主梁兩端必須同步裝入軌道，嚴禁一端先裝入再強行調整另一端。

第五步：電動葫蘆安裝與電氣接線

將電動葫蘆掛載到主梁下方的行走小車上，連接供電滑線和控制線纜。接線完成后需進行絕緣測試和接地電阻測試，確認電氣系統安全可靠。

第六步：整體調試與載荷試驗

完成機械和電氣安裝后，進行空載試運行、額定載荷試驗和1.25倍靜載試驗。試驗內容包括：各方向行走平穩性、升降動作可靠性、限位開關有效性、緊急停止功能等。試驗合格后方可交付使用。

五、安裝過程中的關鍵技術要求

軌道水平度要求

承載軌道的水平度直接影響小車的行走平穩性和設備使用壽命。通常要求軌道在任意3米長度內的高差不超過±2mm，整條軌道全長范圍內的高差不超過±5mm。超過此標準需通過吊掛裝置的調節螺桿進行調平。

軌道接頭處理

剛性系統的軌道接頭采用高強螺栓加套管的剛性鎖定方式，接頭處需保證軌面平滑過渡，臺階高度差不超過0.5mm。接頭間隙控制在1mm以內，且需要用塞尺逐條檢驗。

螺栓緊固力矩

所有高強螺栓必須使用扭力扳手按設計力矩值緊固，不得依靠手感估算。常用M16高強螺栓的緊固力矩一般為200N·m至280N·m，具體數值依據設計圖紙執行。

安全防護措施

安裝過程中涉及高空作業，施工人員必須佩戴安全帶并系掛在可靠錨固點上。軌道吊裝時下方嚴禁站人，已安裝的軌道兩端應設置防撞和限位裝置，防止小車或葫蘆沖出軌道。

六、常見安裝問題與注意事項

屋頂結構承載力不足怎么辦？

如果在勘測階段發現屋頂結構的承載余量不足以支撐懸掛式起重機，有三種處理方式：增加吊掛點數量以分?jǐn)倖吸c(diǎn)載荷、選用自重更輕的鋁合金軌道系統、放棄懸掛方案改用自立式地面支撐系統。

不同吊掛點高度不一致如何解決？

廠房結構在長期使用后可能發生不均勻沉降或變形，導致各吊掛點的實際高度存在差異。通過吊掛裝置上的調節螺桿或調節墊片進行逐點調整，使軌道達到設計標高。

已安裝好的軌道能否調整？

剛性系統調整的靈活性相對有限。如需改變軌道走向或標高，需要部分拆除吊掛件后重新定位安裝。因此建議在安裝前做好充分的方案設計，盡量避免后期大規模返工。

七、總結

剛性懸掛組合式起重機的安裝，核心在于根據屋頂結構類型選擇合適的吊掛裝置與固定方式：

工字鋼/H型鋼梁→優先采用下翼緣夾持或梁夾連接（無損傷、可逆）

混凝土梁→采用化學螺栓或膨脹螺栓錨固（強度高、不可逆）

允許焊接的鋼結構→采用焊接吊耳配合高強螺栓（強度最高）

安裝流程可概括為：現場勘測→承載力核算→吊點布局→吊掛件固定→軌道安裝→主梁組裝→葫蘆安裝→調試試驗，每個環節都有明確的技術標準和驗收要求。
