KBK起重機裝在車間里，第一個要定的事情不是起重量、不是軌道長度，而是軌道怎么撐起來——掛在廠房屋頂上，還是自己在地面上立柱子撐著自己。

這個決策做到位了，后面的選型配置都是順?biāo)浦邸＿@個決策做錯了——比如廠房鋼結構承重不夠卻選懸掛式，或者地面條件很好卻多花十幾萬做自立式——要么有安全隱患，要么錢花得冤枉。

我們做了21年KBK，這兩種結構每年各有上百套的安裝量，不存在偏愛哪一種。所以這篇文章沒有傾向，就是把兩種結構的適用條件、成本構成、施工要點和常見踩坑全部攤開來，你對著自己車間的情況一看就清楚該走哪條路。

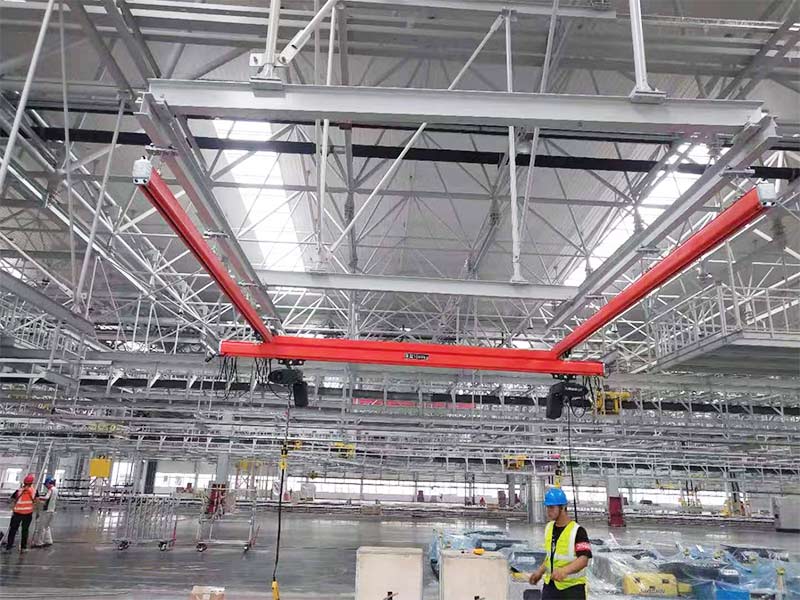

懸掛式：最普遍的選擇，但不是想掛就能掛

懸掛式是把KBK軌道通過吊掛夾具固定在廠房頂棚的鋼結構下面。軌道自重、葫蘆重量、滿載物料重量，全部傳導給廠房的鋼梁和檁條。目前我們出貨的KBK系統里懸掛式大概占了七成，因?yàn)樾陆ǖ臉?biāo)準工業廠房在設計階段就留了起重設備吊掛的承重余量，掛一套KBK綽綽有余。

懸掛式的優勢很直接。第一是省地面空間——不需要立柱，車間地面全空著，叉車和人員通行不受影響。第二是安裝周期短——軌道在空中作業，不需要挖地基、不需要澆筑混凝土、不需要養護期，從進場到交付一般在兩到四周之間。第三是整體造價在兩種結構中更低——省了立柱材料費、省了基礎施工費、省了工期。

但懸掛式有一個硬性前提：廠房鋼結構必須吃得消這些載荷。

我們到客戶現場測量時，進門第一件事不是看地面，是抬頭看屋頂。檁條的截面尺寸、材質牌號、檁條間距、鋼梁的銹蝕情況——這些數據不到手，方案沒法往下做。吊掛點的數量不是隨便定的，是根據軌道截面、葫蘆自重和滿載載荷做受力計算之后，按照每個吊掛點安全系數不低于4倍來布置。也就是說，如果計算出某個吊掛點承受的工況載荷是500kg，吊掛夾具和連接件的破壞載荷必須達到2000kg以上。這個余量不是保守，是應對物料吊運過程中晃動產生的瞬時沖擊——沖擊載荷的峰值可以到靜載荷的1.5到2倍，不留夠余量，時間長了連接件會出現疲勞裂紋。

經常碰到的情況是：廠房建了十年以上，當初是輕鋼結構，設計的時候根本沒考慮要掛起重設備，檁條截面偏小。這種情況不是說完全不能做懸掛式，但需要做結構加強——在吊掛點區域的上方加鋼梁、加大受力面積。加強方案的費用要從廠房土建那邊獨立算，這筆錢不要漏在預算外面。

還有一種情況更棘手：租賃的廠房，物業合同里明確寫著"不得在廠房結構上鉆孔、焊接、懸掛附加載荷"。這種情況懸掛式就別想了，業主不會通融的，直接看自立式。

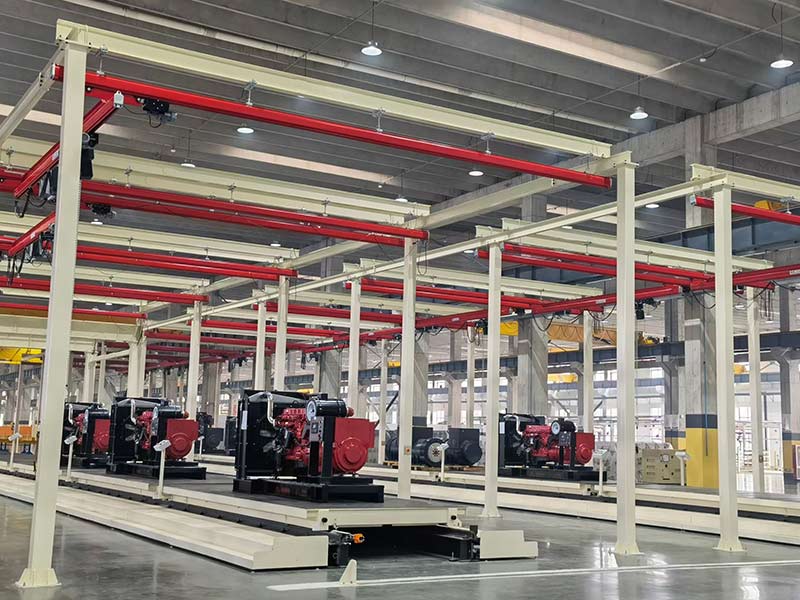

自立式：廠房不給力的時候，這是唯一的路

自立式KBK是用地面立柱把軌道系統撐起來，整套設備的載荷通過立柱傳到柱底板、再傳到地基。廠房結構完全不參與受力——這是它最大的價值，也是它存在的原因。

什么情況下必須選自立式？我們總結了三類最典型的場景。

第一種是老廠房改造。廠房用了十幾二十年，鋼結構有銹蝕、檁條截面偏小、原始圖紙找不到，沒人敢在上面掛東西。自立式不碰廠房屋頂一根梁，安全隱患從根上消除。

第二種是租賃廠房。剛才說了，房東不允許在結構上動任何手腳。自立式安裝只需要在地面打化學錨栓或者預埋地腳螺栓，退租的時候拆掉、地面恢復一下就行，不涉及廠房結構。

第三種是生產布局可能變化的車間。自立式可以整體拆下來搬到新車間重新組裝，懸掛式拆了之后屋頂會留一排吊掛點和安裝痕跡。如果產線有搬遷計劃，自立式的靈活優勢就很明顯。

自立式成本比懸掛式高，高在哪？主要是兩塊：立柱的材料和加工費，以及基礎施工費。每根立柱下面要做獨立基礎——預埋地腳螺栓，基礎尺寸按照立柱載荷和地基承載力來算。混凝土地面厚度建議不小于150mm，如果地面是素土夯實或者是老舊的薄層地坪，基礎要做大做深，費用會相應增加。基礎施工本身不復雜，但有個養護期——混凝土澆筑之后至少要養護七天才能上載荷，這個時間要算在項目總工期里。

自立式有一個不容易注意到的好處：它不挑廠房高度。懸掛式KBK的有效起升高度等于廠房凈高減去軌道懸掛結構高度、減去葫蘆自身高度、減去吊具安全間隙，算下來可能比直覺上少一大截。自立式可以通過調整立柱高度來設定軌道標高，對廠房凈高的利用率更高。比如一個凈高4.5米的車間，走懸掛式可能有效起升行程只剩3米出頭；走自立式把軌道標高往上提到接近屋頂，有效起升行程能多出來將近一米——?jiǎng)e小看這一米，吊運大型工件的時候就靠它。

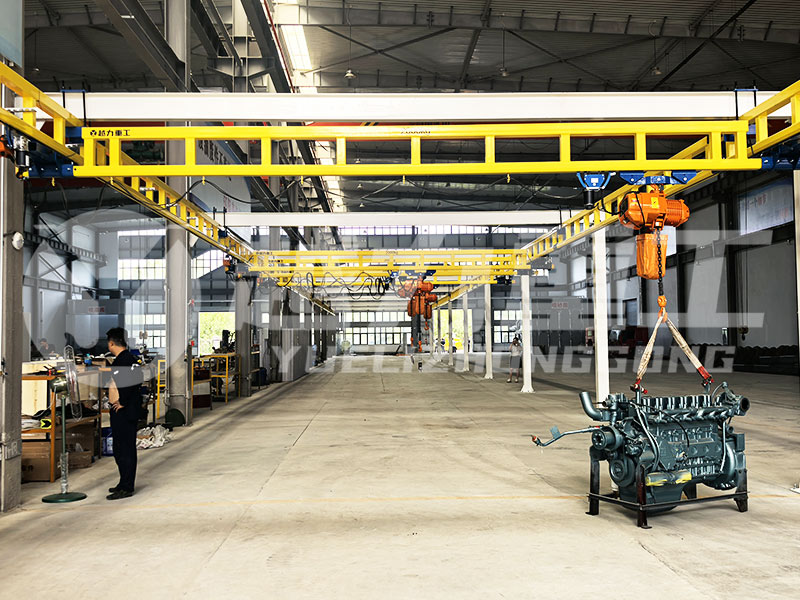

混用：有時候最優解在中間

不是所有車間都只能二選一。有些車間的廠房鋼結構在靠墻一側有足夠的承重能力、到了中間區域就缺吊掛點。這種情況下全做懸掛夠不著、全做自立太浪費，我們的做法是該掛的地方掛、該立的地方立——混用。

做過一個機加工車間的項目：靠墻兩排工位，廠房邊柱可以利用；車間中部有三臺設備，上方?jīng)]有可用的吊掛點。最終方案是靠墻軌道掛在廠房結構上，中間區段立了三根獨立柱，軌道從懸掛段過渡到自立段，中間做柔性接頭處理。

混用方案在設計上多一個考量點：懸掛側的軌道會隨廠房結構有微量位移——溫度變化、風荷載都會讓鋼結構產生微小變形。自立側的立柱是獨立體系，位移量不一樣。如果軌道硬連接橫跨兩種支撐，接頭處會吃勁。在接頭位置加一段可滑動的過渡連接，吸收兩邊不同的變形量，這個細節處理好了，系統跑十年沒問題。

怎么判斷你的車間適合哪種

我們到現場排查的邏輯是三步走，你也可以自己先對照一下。

第一步，看廠房結構。有鋼結構圖紙的，直接發給KBK廠家做承重驗算。沒圖紙的老廠房，安排技術人員到現場看檁條截面、量間距、檢查銹蝕。結論如果是"可以掛"，懸掛式是最省事省錢的路；結論是"不建議掛"或者"拿不準"，那就走自立式，安全第一。

第二步，看地面條件。自立式對地面有要求——混凝土厚度、地基承載力、有沒有管溝穿過立柱位置。大部分工業車間的地面都能滿足，但確實碰到過個別車間地面條件很差的情況。地面不行不代表做不了，只是基礎方案要調整，費用會增加。

第三步，看項目周期。產線趕著投產的話，懸掛式工期短的優勢很實在。自立式多了基礎施工和養護，工期會長十天左右。但如果廠房結構確實掛不了，別為了趕工期硬掛——寧愿工期緊一點也不能拿安全換時間。

結尾

KBK的自立式和懸掛式，說到底不是一個技術選擇題，是一個廠房條件匹配題。廠房給力選懸掛，少花錢、快安裝、地面全空；廠房不給力選自立，多一點預算換的是安全和靈活。

兩種結構我們都有自己的產線和安裝團隊，不存在哪一種是"順便做的"。不管最終方案是懸掛、自立還是混用，前提都是技術人員到現場把廠房結構和地面條件摸清楚再出方案。做起重機這一行，在車間里量的數據永遠比在電話里聊的參數靠譜。
