人形機器人產業正從實驗室樣機加速走向工廠的量產線，以鋁合金為主的輕量化材料成為其“骨骼”與“關節”的核心支撐。據行業研究數據顯示，全球人形機器人金屬材料市場規模有望從2025年的約0.17億元爆發式增長至2032年的近3.93億元，年均復合增長率高達48.8%。然而，人形機器人的制造與測試本身也是一個復雜的工業過程，需要配套的物料搬運系統來支撐其生產裝配環節。在這一背景下，鋁合金KBK吊軌以其輕量化、模塊化和柔性化的獨特優勢，正成為人形機器人制造車間中不可忽視的輔助設備。那么，人形機器人行業選用鋁合金KBK吊軌究竟有哪些選項要點？本文將從載荷匹配、結構選型、安全設計、安裝方式、環境適應性等維度展開解析。
一、載荷能力與型材型號的選擇
人形機器人本體重量通常在50kg至180kg之間，考慮到機器人吊軌還需承載夾具、輔助工裝及可能的沖擊載荷，KBK系統的選型應以充分冗余為原則。目前市面上的鋁合金KBK軌道提供了多種型材規格，常見型號有A105、A140、A180、A220等，相應載荷范圍覆蓋從125kg到2000kg不等的層級。對于人形機器人裝配和測試場景，通常推薦選用載荷能力在250kg至600kg級別的鋁合金軌道——這個區間既能滿足單臺機器人的搬運需求，也足以應對未來產線擴展的可能。
此外，還需要關注軌道型材的截面設計與慣量參數。以A28系列鋁合金軌道為例，其截面高度達到280mm，慣性扭矩可與鋼軌相當，從而獲得了卓越的結構強度和承載能力，實現了鋁合金單梁起重機主梁長度超過10米、跨度延長至9米以上的設計。對于需要長距離輸送或多工位協同的人形機器人裝配線而言，這一參數尤為關鍵。
二、結構形式與系統布局的靈活搭配
鋁合金KBK系統的結構形式主要包括單軌吊、單梁、雙梁、伸縮梁式及組合自立式等，多種結構可滿足不同的工位布局需求。在人形機器人產線中，常見的有以下幾種應用結構：
直線式單軌系統適用于機器人從測試區到裝配區的單向流轉，結構簡單、造價經濟，適合中小型實驗室或試產線。環形軌道系統則適合連續化生產——人形機器人在環形軌道上依次經過不同工序工位，測試、組裝、校準一氣呵成。伸縮式結構在機器人無法手動取放的自動化工位中尤為實用，懸臂可伸縮進出機器人工作區，既能避開機器人作業區域，又可實現人工安全取放工件。

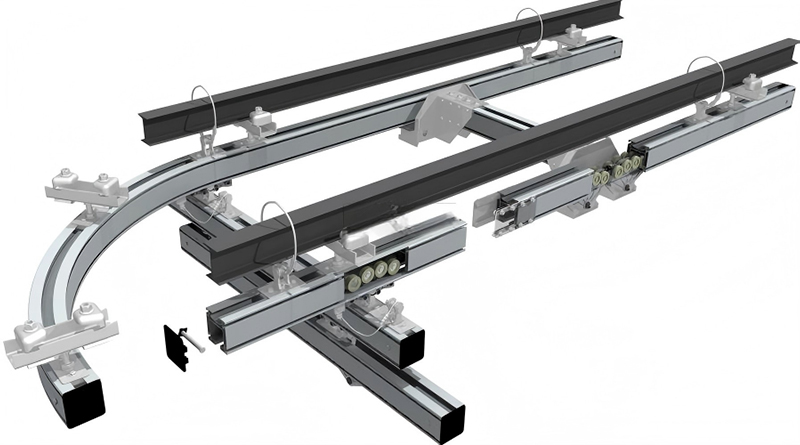

KBK鋁合金軌道系統還可以通過標準節（長度1-6m）、彎軌（半徑R500-3000mm）、轉盤等模塊的組合，快速搭建單軌、雙軌、環形軌道等復雜布局，適應多品種、小批量生產需求。這種模塊化設計使得產線調整極為靈活——當人形機器人型號迭代或生產工藝發生變化時，只需調整部分模塊即可快速適配新需求。
三、定位精度與行走控制系統的匹配
精密制造車間對人形機器人的裝配精度要求極高，這同樣也對KBK吊軌的定位精度提出了挑戰。鋁合金軌道內壁光滑，配合MC尼龍行走輪，運行阻力比鋼軌降低30%以上，操作力≤15N，運行噪音≤65dB。一些高端KBK系統配備精密軸承和變頻剎車系統，定位精度可達±3mm甚至更高，部分系統甚至實現了±1mm的精準定位能力。
在行走控制方面，KBK系統可在所有方向上電動行走，具有多種行走速度——例如在搬運過程中采用20m/min的較快速度以提高效率，而在靠近工位時切換至5m/min的精細速度進行定位。同時，變頻控制系統實現了起停的無級調速，起動、剎車、減速、加速都柔和平穩，避免因慣性過大導致機器人或工件發生碰撞損傷。
四、安全標準與防護裝置的核心要求
人形機器人制造車間對安全的要求遠高于一般工業場景。KBK吊軌的安全選型應遵循以下幾點：
首先，承重安全系數。懸掛件的金屬構件安全系數應達到5倍以上，確保在額定載荷范圍內絕對不發生結構失效。其次，二次保護裝置。建議在型軌、主梁及葫蘆小車等關鍵部位都標配二次保護防脫落裝置，防止軌道或葫蘆意外脫落造成事故。第三，過載保護與限位開關。KBK起重機應配備過載保護裝置，過載時自動斷電報警，同時設置限位開關，防止小車超出軌道范圍。第四，電氣安全。電氣系統應加裝IP54防護罩以適應復雜工業環境，在易燃易爆場景下需選用防爆型號。
此外，人形機器人裝配往往需要人機協同作業，KBK系統與機器人之間應通過互鎖機制確保安全——KBK未到達指定位置時機器人無法啟動，機器人作業時KBK不得進入其工作區域。
五、安裝方式與廠房結構的協調評估

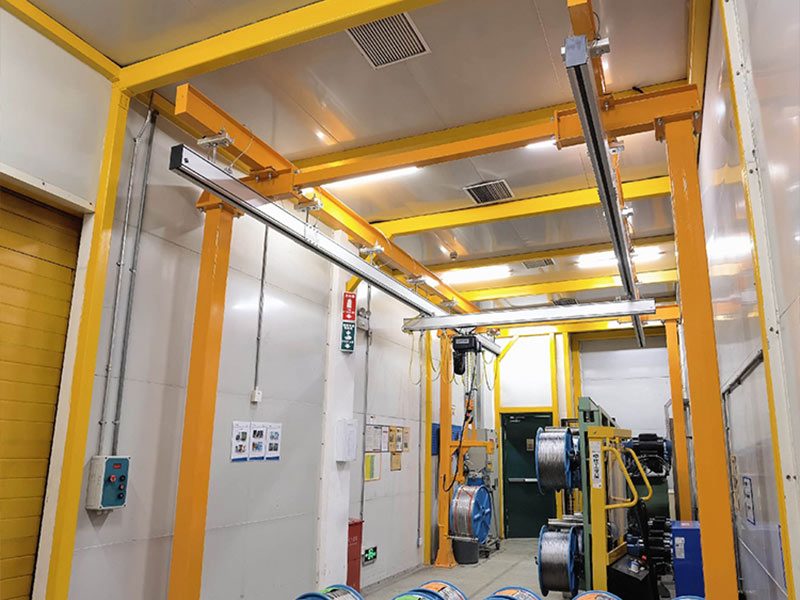

鋁合金KBK吊軌的安裝主要分為懸掛式和自立式兩大類。懸掛式安裝需依托廠房頂部鋼結構或混凝土梁，通過吊掛件將軌道固定于天花板上方，這種方式不占用地面空間，適用于正常廠房結構。自立式安裝則無需依賴廠房承重結構，通過立柱支撐形成獨立的起重機框架，適合老舊廠房承重能力有限或局部工位集中的場景。
在選型前，必須對廠房頂部的承重能力進行詳細評估。鋁合金軌道自重雖比鋼軌輕約50%，但加上額定載荷后對懸掛點的總載荷仍不可忽視。以6米長軌道為例，鋁合金軌道自重僅60-80kg，而傳統鋼軌可達200kg，鋁合金方案的減重效果顯著，使得多數老舊廠房無需額外加固即可直接安裝。但對于懸掛跨度較大的系統（如主梁長度超過10米），仍需由專業工程師進行靜力計算，確保每個懸掛點承受的荷載不超過廠房結構的承載能力。
六、環境適應性與潔凈車間的特殊需求
人形機器人的精密裝配通常在潔凈車間或電子無塵室中進行，這對KBK吊軌的環境適應性提出了特殊要求。鋁合金具有天然的抗腐蝕特性，經陽極氧化處理后表面形成致密氧化膜，耐候性更強，無需定期刷漆防銹，也不會像鋼軌那樣因摩擦產生鐵銹粉末污染潔凈環境。鋁合金軌道在鹽霧測試中可通過720小時無腐蝕測試，較鋼制軌道的維護周期延長5倍。
在溫度適應性方面，鋁合金KBK系統可在-20℃至+70℃的溫度范圍內穩定運行，即使在人形機器人進行極端環境測試時也能保持性能穩定。同時，鋁合金KBK運行時噪音極低（≤65dB），非常適合對環境安靜度要求高的電子裝配和精密儀器行業。
七、維護成本與長期經濟性的綜合評估
鋁合金KBK系統幾乎免維護——封閉型軌道設計減少了灰塵進入，尼龍車輪對軌道磨損極低。日常維護僅需用抹布擦拭軌道和吊鉤去除油污，每周對軌道接縫和軸承進行潤滑檢查即可。鋁合金材料本身耐腐蝕、不產生銹蝕，大幅降低了長期維護的頻率和成本。
從經濟性角度看，鋁合金軌道自重僅為鋼軌的30%-50%，這一特性不僅降低了安裝難度和人員勞動強度，還減少了對廠房結構的長期負荷，有效延長了廠房使用壽命。在人形機器人批量生產階段，鋁合金KBK系統能夠與機器人實現高效協同，形成從物料入庫到成品出庫的全流程自動化搬運鏈，物料損耗率可降低15%以上，搬運效率提升30%。
結語
人形機器人行業的快速崛起對配套制造設備提出了前所未有的要求。鋁合金KBK吊軌以其輕量化、高強度、模塊化、免維護等多重優勢，成為人形機器人裝配及測試產線中不可或缺的物料搬運解決方案。選型實踐中，應重點把握載荷匹配、結構布局、定位精度、安全標準、廠房條件與環境適應性等六大要點，以專業的態度和審慎的評估實現設備與產線的“軟硬融合”。隨著人形機器人產業化進程的加速，鋁合金KBK系統必將在這一新興賽道中扮演越來越重要的角色。
